Meridian FM Tuner 104, 반려 튜너를 영입하다.

지금까지 여러 튜너들이 들락거렸고 지금은 그룬딕 MT100이라는 작은 트랜지스터 튜너와 다이나코 진공과 튜너 2대를 갖고 있다.

요즘 나오는 네트워크 기기들은 기본적으로 튜너를 제공하고 있기 때문에 굳이 아나로그 튜너가 없어도 라디오 방송을 듣는데 문제가 없지만 왠지 라디오는 아나로그 튜너로 들어야 제맛인 것 같아 튜너를 포기하지 못하고 있다.



예전부터 늘 갖고 싶었던 튜너가 몇개 있었는데, 매킨토시 mr71,  매킨토시 mr78, 마란츠 10b, 네임 nat101,  등이 있었는데 매킨토시 mr78, 네임 nat101은 오래동안 만족하며 사용했었다.



그런데 위 튜너들은 각 메이커에 플레그쉽급 튜너들이기에 많은 물량을 투입한 대형 튜너들이었다. 그러나 작은 크기의 튜너이지만 예전부터 꼭 갖고 싶었던 튜너가 메르디안에서 출시한 fm tuner 104인데 크기가 330*150*50미리에 불과한 정말 작은 튜너이다.



그런데 1979년에 시판되기 시작은 이 튜너는 1년에 한두번 거래가 있는 정도여서 만나기 참 어려웠는데 열흘전쯤 새벽에 장터를 구경하다가 지방에 올라온 걸 보자마자 앞뒤 가리지 않고 바로 문자를 드리고 구입하였다.

메르디안 104 튜너가 도착하자마자 설치하고 막선을 연결하고 테스트해보았다. 일단 외관은 50년 가까운 세월이지만 메탈 재질 하우징이 튼튼해서 그런지 흠집없이 깔끔한 상태였고, 주파수 창, 시그널 표시등도 온전하여 오렌지색 조명이 은근하고 예뻤다.











검색의 수고를 덜하기 위해 chat gpt에게 104 튜너에 대해 물어보았더니, 이렇게 친절하고 상세하게 알려 준다 ㅎ















 오실로스코프에서 튜너랭킹10을 발표했는데 메르디안 104 튜너가 8위에 등재되었는데, 중요하지 않고 절대적인 수치는 아니지만 재미로 올리니까 너무 민감하게 읽지는 마시길 ㅎㅎ

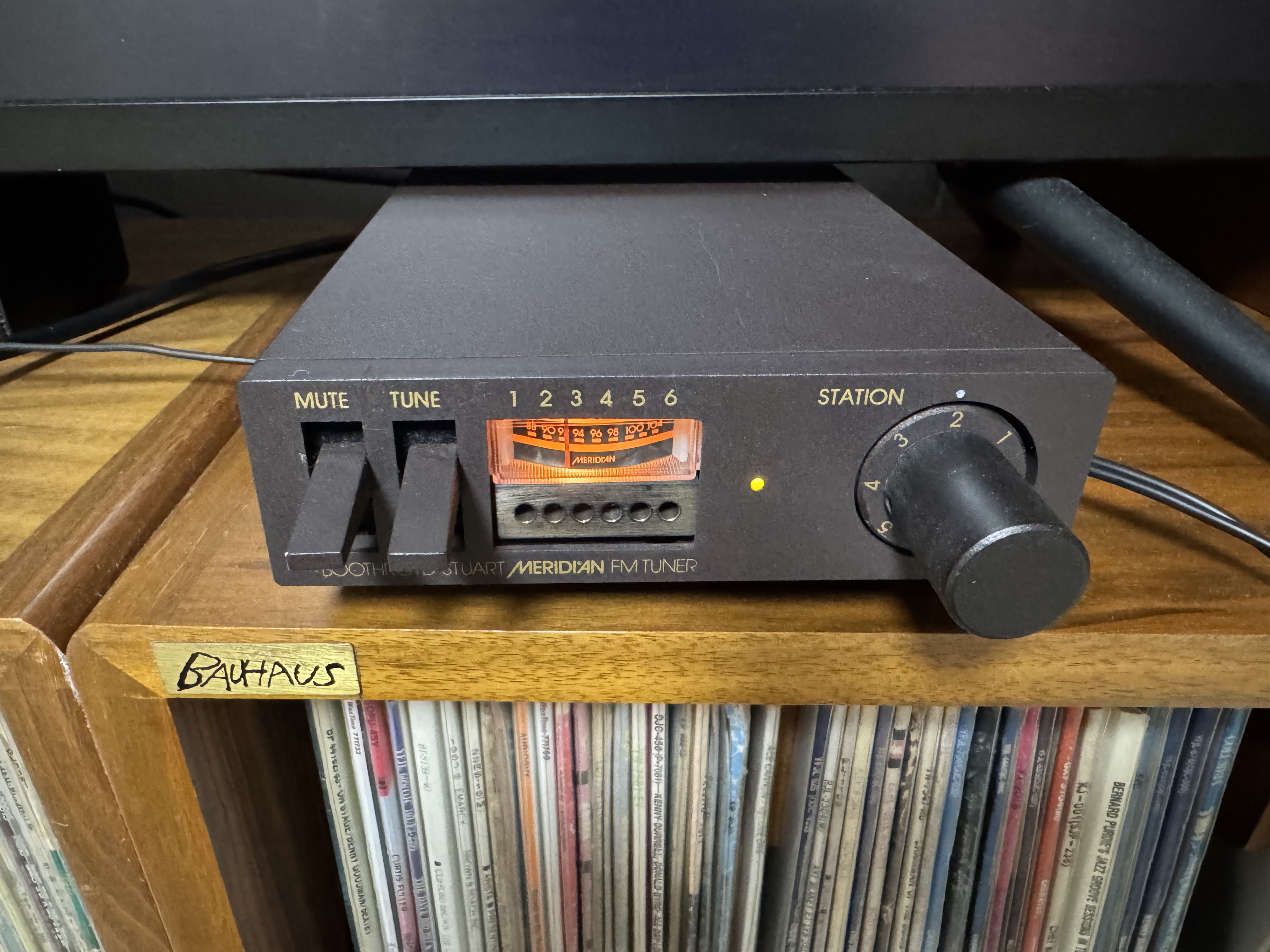

104 튜너는 단출하게 작동되는데 왼쪽 MUTE 레버는 위로 올리면 스트레오, 아래로 내리면 모노를 선택하는 것이고 TUNE 레버는 위로 올리면 선국한 주파수가 보이고, 아래쪽으로 내리면 1~6번까지의 선호하는 방송국 주파수를 세팅할 수 있다. 번호별 주파수 세팅은 주파수 창 아래쪽에 있는 작은 홀에 일자 작은 드라이버를 삽입해서 돌려 주파수를 맞추면 된다.



1번 방송국 주파수를 세팅하는 모습으로 세팅을 마치면 오른쪽 STTION 노브를 돌려 1~6번 방속국을 선택하면 주파수창에 해당 주파수가 표기되는 방식이다.

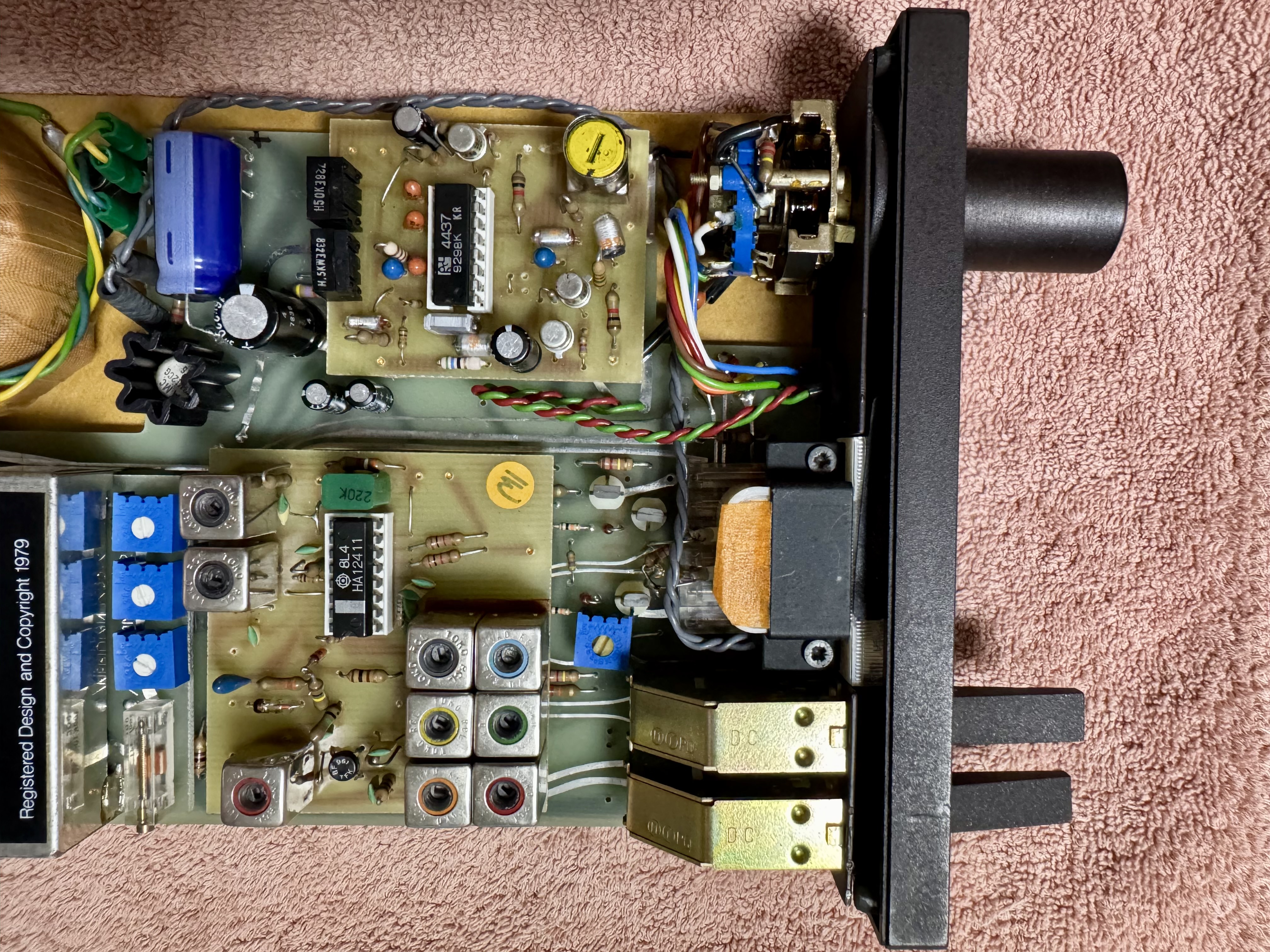

새로운 기기가 도착하면 늘 내부가 궁금하다. 어떤 부품들을 사용했고 배선은 어떻게 처리했는지 확인하곤 하는데 104튜너는 두꺼운 강판 케이스를 사용해서 크기에 비해 묵직하고 튼튼한 느낌이다. 하판 받침대 나사를 풀고 본체를 슬라이딩시키면 내부를 볼 수 있는데 작은 크기이기에 꽉 찬 부품들을 볼 수 있다.























































혹시 오버홀을 대비하여 회로도를 찾아 보았다.

104sch[163].pdf

1.71MB

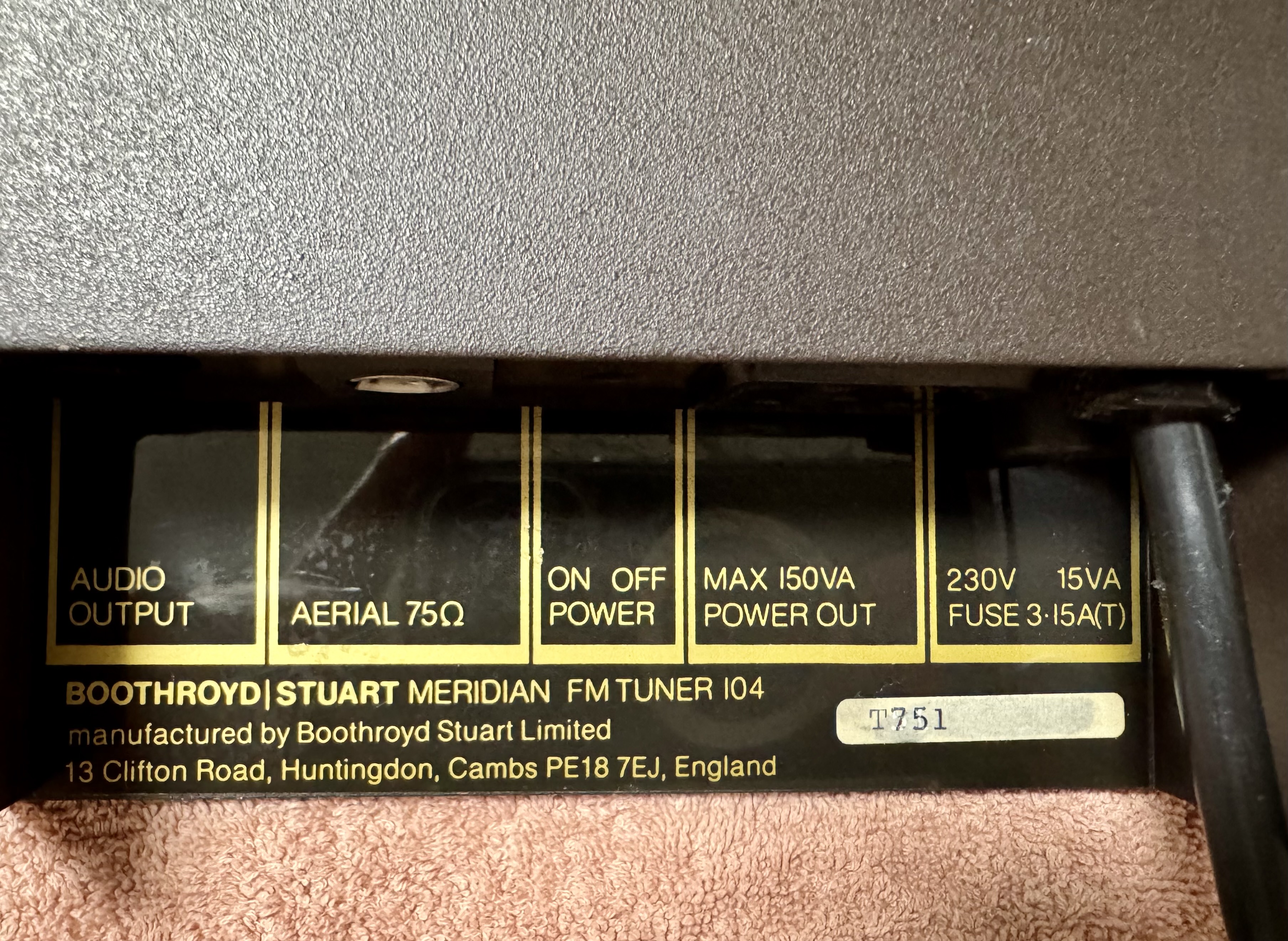

안테나는 75옴 단자를 사용하고 7핀 딘단자를 통해 프리앰프와 연결한다. 그런데 104튜너는 전원 스위치가 아예없다. 함께 출시된 101 프리앰프에 붙여 프리앰프 전원 온오프와 연동되는 방식이므로 104 튜너 단독으로 사용하는 경우에는 플러그를 뽑아야만 전원을 끌 수 있다 .



























세팅하고 반나절정도 93.1을 들어본 소감은 일단 만족, 아니 대만족이다. 일단 막선으로 연결했음에도 수신력이 참 좋았고, 작고 앙징맞은 사이즈임에도 묵직한 느낌, 그리고 전면에 레버, 시그널창, 노브의 디자인과 배치가 하나도 뺄 것이 없이 완벽한 모습이 너무 좋다. 오래동안 나의 반려 튜너로 곁을 지킬 것이다.
